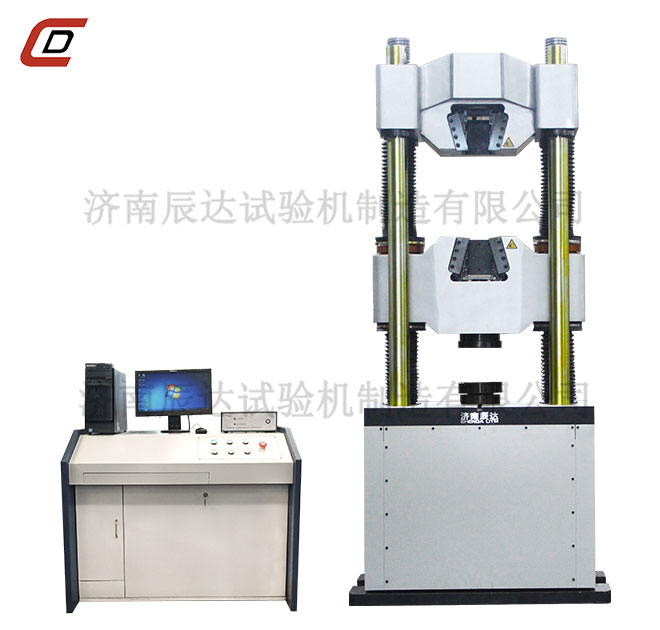

液壓萬能試驗機主要由主機部分、液壓控制部分、檢測部分、數據采集處理和控制部分、電器部分、附件等。

1.主機部分：由油缸，工作活塞，底座，工作臺，立柱，上下移動衡量，試樣夾持以及活動橫梁等組成，主要功能是由試樣夾持機構加緊和固定試樣，對試樣進行加載。

2.數據采集處理和控制部分：主要由數據采集，處理，控制電路，計算機軟硬件系統，打印機，手動控制器件等組成，主要功能是完成整個系統的控制，各種參數的設置，顯示，試驗過程及試驗結

果的記錄，試驗數據的處理，存儲，試驗結果的輸出等功能。

3.液壓控制部分：主要由油箱。高壓油泵，送油閥，回油閥，電液比例閥，截止閥，測力油缸活塞，主機的工作油缸，工作活塞等組成。主要功能是控制試件的加緊及試件的加載。

4.檢測部分：主要由負荷傳感器(壓力傳感器)、電子引伸計，光電編碼器等組成，主要功能是檢測試驗對象所受的試驗力，變形及衡量運動的位移。

5.電器部分：其基本組成有各類繼電器，交流接觸器，開關按鈕等，主要功能是油泵電機的開關，控制橫梁升降機構的動作以及各種限位，過載保護等。

6.附件：主要由拉伸，壓縮試驗夾具，彎曲試驗附件及其他特殊試驗附件(各種鉗口，夾頭)等組成。其基本功能是通過更換夾具，完成各種特定的試驗。

液壓萬能試驗機和電子萬能試驗機的區別：

電子萬能試驗機與液壓萬能試驗機均屬于材料力學檢測儀器，但在結構設計、使用性能、應用范圍等方面具有各自的特點，用戶可根據所在行業具體使用環境來決定選用電子萬能試驗機還是液壓萬能試驗機。電子萬能試驗機與液壓萬能試驗機的區別如下：

一、在結構特點上

電子萬能試驗機主要有兩種形式，同步帶和減速機;在測力上電子萬能試驗機均采用負荷傳感器。

液壓萬能試驗機主要采用高壓液壓源為動力源，而電液伺服類萬能試驗機則是采用伺服閥或比例閥作為控制元件進行控制，國內有些廠家亦已經采用高精度負荷傳感器來進行測力。

二、在使用性能上

電子萬能試驗機，不用油源，所以更清潔，使用維護更方便;它的試驗速度范圍可進行調整，試驗速度可達0.001mm/min～1000mm/min，速比可達100萬倍之多，試驗行程可按需要而定，更靈活;測力精度高，有些甚至能達到0.2%;體積小、重量輕、空間大、方便加配相應裝置來做各項材料力學試驗，真正做到了一機多用。目前國內的主流試驗機廠家生產的電子萬能試驗機，均可以做到載荷控制、應變控制、位移控制所謂的三閉環控制。

液壓萬能試驗機，受油源流量的限制，試驗速度較低。手動液壓萬能試驗機，操作較為簡易，價格便宜，但控制精度較低;電液伺服萬能試驗機，則性能與電子萬能試驗機相比，除速度低外，控制精度也不遜色。

三、在應用范圍上

電子萬能試驗機，廣泛應用于各種金屬、非金屬及復合材料，如木材、塑料型材、電線電纜、紙張、薄膜、橡膠、醫藥、食品包裝材料、織物等進行拉伸性能指標的測試、數字顯示電子萬能試驗機適合于只求力值、抗拉強度、抗壓強度等相關數據的用戶，如需求取較為復雜參數，微機控制電子萬能試驗機是更好的選擇。

從性價比來說，30T以下的電子萬能試驗機更有優勢。液壓萬能試驗機主要用于金屬、非金屬材料和零件、部件、構件的拉伸、壓縮、彎曲等力學性能試驗。液壓萬能試驗機是工礦企業、建筑建材、質檢中心、水利水電、橋梁工程、科研院所、大專院校力學試驗室的理想的試驗設備。而電液伺服萬能試驗機，則適合要求較高的鋼鐵、建材檢測類的試驗室。30T以上電液伺服萬能試驗機與電子萬能試驗機相比，更有價格優勢。
